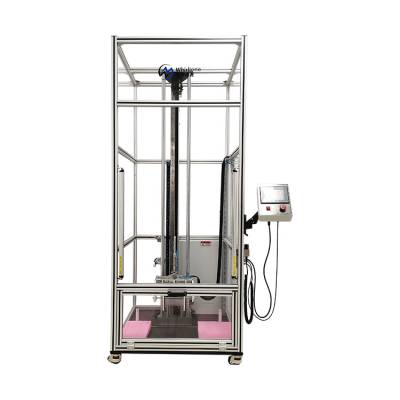

产品特点

• 双立柱直线轴承导向，伺服电机+同步带驱动升降，可任意设定测试高度，且定位准确

• 触摸屏+高响应PLC控制，且所有电气控制部分选用成套Omron系列产品，响应速度更快，运行更稳定，可测得加速度、落地末速度、试验时间等数据

• 铝型材外围框架和装有安全光幕，为操作者的安全提供了更可靠的保障

• 夹持夹具铰链夹持机构，实现超出气缸移动数倍的速度释放样品，***了跌落的精度

• 多种组合控制模式，满足不同跌落需求

• 预留高速相机控制接口，可直接控制相机同步拍摄、视频剪辑、分区保存等操作（选配）

• 跌落板多种材质可供选择，满足不同用户需求

• 具有高度补偿功能，系统可自动计算导杆摩擦衰减，修正跌落高度，以***落地末速度

• 具有网络接口，可与实验室设备管理系统互联

主要功能

• 定向跌落测试

• 自由跌落测试

• 自动和手动功能

• 基准高度补偿功能

• 跌落高度、落地末速度、测试次数可设定

• 延时释放和传感器检测释放选择功能

• 数据测算功能，自动计算加速度、落地末速度、试验时间等

• 可外接主流品牌高速相机，实现同步控制、视频剪辑、分区保存等功能（选配）

• 气动脱钩，力量均匀稳定可靠

• 安全保护功能（操作人员肢体进入设备内部，设备不启动，保护操作者安全）

技术参数

• 跌落高度：可在 400-1800mm 范围内设定，位移精度为±0.5mm

• 跌落角度：可跌落样品的6个面、12个棱

• 相关标准：产品依据相关企业测试标准

• 夹具夹持宽度：160mm

• 夹持角度调整：0°、30°、45°、60°、90°

• 测试数据：跌落高度、加速度、末速度、试验时间、测试次数等

• 实测加速度：>9.3m/s?

• 时间增益设定范围：0.01-1s

• 控制模式：高度+定向，末速度+定向，高度+自由

• 测试样品重量：允许1000g

• 测试样品种类：手机、充电器、电池、工装模型等不规则产品；

• 跌落面尺寸：400*400*50mm

• 跌落面材质：花岗岩板（可根据需要选配其他材质）

• 驱动方式：伺服电机+同步齿形带

• 控制方式：触摸屏+PLC

• 气源要求：不低于0.6MPa洁净的压缩空气

• 电源要求：AC220V±10％   50Hz

• 设备功率：500W

• 外形尺寸：900*900*2400mm

• 设备重量：370Kg

工作环境和存储环境要求

• 工作温度和湿度：温度18℃～30℃，湿度40%～60% (非冷凝)

• 存储温度和湿度：温度-10℃～60℃，湿度40%～60% (非冷凝)
