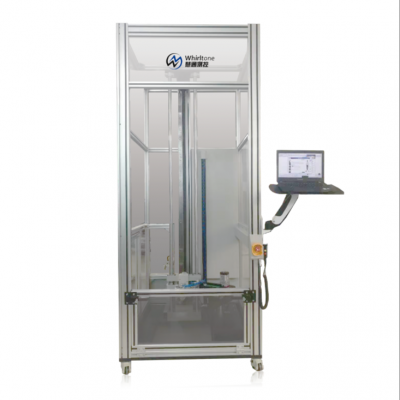

产品特点

• 双立柱直线轴承导向，伺服电机+同步带驱动升降，可在一定范围内任意设定测试高度，且定 位准确；

• 吸盘实现样品多角度测试，吸盘有辅助支撑，避免竖直跌落时角度内倾，同时，特 殊的吸盘材质和表面处理可实现防指 纹膜的手机吸附不滑落；

• 笔记本电脑+高响应PLC控制，且所有电气控制部分选用成套Omron系列产品，兼容性强，响应速度更快，运行更稳定，可测得加速度、落地末速度、试验时间等数据；

• 封闭式外围框架加装有安全光幕为操作者的安全提供了更可 靠的保障；

• 选用大流量真空发生器，吸力更大，满足较大样品的测试；

• 快速真空补偿功能，减少测试样品与吸盘的粘连，跌落姿态更准 确；

• 跌落板直接置于地上，避免其他因素影响，使测试更接近真实；

• 具有高度补偿功能，系统可根据长宽厚参数以及跌落角度，自动计算补偿高度；

• 夹具两轴旋转角度组合，自动调节吸盘夹具角度，满足3D空间角度需求的跌落测试。

主要功能

• 定向跌落测试

• 自定义跌落测试

• 自动和手动功能

• 基准高度补偿功能

• 跌落高度、落地末速度、测试次数可设定

• 快速真空补偿功能

• 数据测算功能，自动计算加速度、落地末速度、试验时间等

• 安全保护功能（遮挡光幕，设备不启动，保护操作者安全）

• 输入测试样品长宽尺寸，可自动补偿不同跌落角度姿态的样品底边到地面的高度

• 空间任意角度跌落测设功能

技术参数

•  跌落高度:可在 400-1800mm 范围内设定，位移精度为±0.5mm

•  跌落角度：B轴和C轴均可以±180°自动调节，实现任意角度，测试样品的6面8角12棱

•  相关标准：产品依据相关企业测试标准

•  吸盘规格及数量：Ф30mm吸盘，2个

•  测试数据：跌落高度、加速度、末速度、试验时间、测试次数等

•  加速度：高度控制>9.3m/s ?，末速度控制≥9.7 m/s ?

•  时间增益设定范围：0.01-1s

•  控制模式：定向跌落，自定义角度跌落，随机跌落

•  测试样品重量：允许700g

•  测试样品规格：5-8寸以内手机比较规则平整的产品

•  跌落面尺寸：400*400*50mm

•  跌落面材质：花岗岩板（材质白麻花岗岩，满足华为测试标准）

•  升降驱动方式：伺服电机+同步齿形带

•  控制方式：笔记本电脑+PLC

•  气源要求：不低于0.6MPa洁净的压缩空气

•  电源要求：AC220V±10％   50Hz

•  设备功率：800W

•  外形尺寸：800*900*2400mm
